一、什么是電氣一次，二次？
體現在電氣一次設備與二次設備的區別上：
一次設備是指直接用于生產、輸送和分配電能的生產過程的高壓電氣設備。它包括發電機、變壓器、斷路器、隔離開關、自動開關、接觸器、刀開關、母線、輸電線路、電力電纜、電抗器、電動機等。
由一次設備相互連接，構成發電、輸電、配電或進行其他生產過程的電氣設備稱為一次設備。
二次設備是指對一次設備的工作進行監測、控制、調節、保護以及為運行、維護人員提供運行工況或生產指揮信號所需的低壓電氣設備。如熔斷器、控制開關、繼電器、控制電纜等。
由二次設備相互連接，構成對一次設備進行監測、控制、調節和保護的電氣設備稱為二次設備。
二、電氣一次的分類
電氣一次設備根據其在生產中的作用可以分為六大類：
（1）生產和轉換電能的設備。如發電機將機械能轉換為電能、電動機將電能轉換成機械能、變壓器將電壓升高或降低等，以滿足輸配電需要。
（2）接通或斷開電路的開關電器。如斷路器、隔離開關、熔斷器、接觸器等。它們用于電力系統正常或事故狀態時，將電路閉合或斷開。
（3）限制故障電流和防御過電壓的電器。如限制短路電流的電抗器和防御過電壓的避雷器等。
（4）接地裝置。它是埋入地中直接與大地接觸的金屬導體及與電氣設備相連的金屬線。無論是電力系統中性點的工作接地或保護人身安全的保護接地，均同埋入地中的接地裝置相連。
（5）載流導體。如裸導體、電纜等。按設計要求，將有關電氣設備連接起來。
（6）交流電氣一、二次之間的轉換設備。如電壓和電流互感器，通過它們將一次側的電壓、電流轉變給二次系統。
、
三、電氣二次回路小分類
1、控制（操作）回路：由控制開關與控制對象（如斷路器、隔離開關）的傳遞機構、執行（或操作）機構組成。其作用是對一次設備進行“合”、“分”操作。
2、調節回路：是指調節型自動裝置。如由VQC系統對主變進行有載調壓的裝置，發電機的勵磁調節裝置。它是由測量機構、傳送機構、調節器和執行機構組成。
其作用是根據一次設備運行參數的變化，實時在線調節一次設備的工作狀態，以滿足運行要求。
3、繼電保護和自動裝置回路：是由測量回路、比較部分、邏輯部分和執行部分等組成。
其作用是根據一次設備和系統的運行狀態，判斷其發生故障或異常時，自動發出跳閘命令有選擇性地切除故障，并發出相應地信號，當故障或異常消失后，快速投入有關斷路器（重合閘及備用電源自動投入裝置），恢復系統的正常運行。（說明：以上主要是指常規的電磁型繼電器等構成的保護與自動裝置）
4、測量回路：由各種測量儀表及其相關回路組成。
其作用是指示或記錄一次設備和系統的運行參數，以便運行人員掌握一次系統的運行情況，同時也是分析電能質量、計算經濟指標、了解系統潮流和主設備運行工況的主要依據。（說明：綜合自動化已使該回路與三次回路的分界點越來越模糊）
5、信號回路：由信號發送機構和信號繼電器等構成。
其作用是反映一、二次設備的工作狀態。
6、操作電源系統：由電源設備和供電網絡組成，它常包括直流電源系統和交流電源系統。
其作用主要是給控制、保護、信號等設備提供工作電源與操作電源，供結主變冷卻、結水與結煤等動力設備，確保發電廠與變電所所有設備正常工作。
連接保護裝置的電氣二次回路有以下幾種回路：
(1)從電流互感器、電壓互感器二次側端子開始到有關繼電保護裝置的二次回路(對多油斷路器或變壓器等套管互感器，自端子箱開始)。
(2)從繼電保護直流分路熔絲開始到有關保護裝置的二次回路。
(3)從保護裝置到控制屏和中央信號屏間的直流回路。
(4)繼電保護裝置出口端子排到斷路器操作箱端子排的跳、合閘回路。
電氣二次是對二次設備進行研究、管理的專業。而我們所想了解的電氣二次就是這個層面上的劃分。
1、繼電保護：是電氣二次的重要方面，負責一次設備的安全保護，是一次設備安全運行的保障，俗稱“靠山”，相關設備有發變組保護、線路保護、廠用保護（站用保護）、故障錄波裝置、保護與故障信息子站（主站）。
2、電測、計量：負責對一次設備運行數據進行監測，方便相關人員監視，如變送器、電流表、電壓表、功率表等，計量用的電度表則用于節能分析和電量結算。該專業涉及到相關儀器儀表的定期校驗和維護，保證數據的真實可靠。
3、自動化：一般用于與電網調度系統相連接和信息交換的設備管理，常見的有PMU（相量測量裝置）、RTU（遠動裝置）、AVC（自動電壓控制）、電力市場、電量計費等（子站或主站）。
4、通信：負責為自動化設備數據傳輸提供通道及通道相關設備的維護、管理工作。涉及通信方式的變更、調整；主要設備有光端機、數字配線架、音頻配線架、行政\調度交換機、光纖配線架等設備。
5、自動控制：之所以獨立出來，是因為它區別于繼電保護、自動化專業又與繼電保護、自動化相關聯。如勵磁系統、變頻系統、軟啟動裝置、快切裝置本質上都屬于自動控制系統。
6、電源設備：為二次設備提供電源的設備，稱為電源設備。如110V、220V直流系統、蓄電池、UPS系統、等可稱為電源設備。

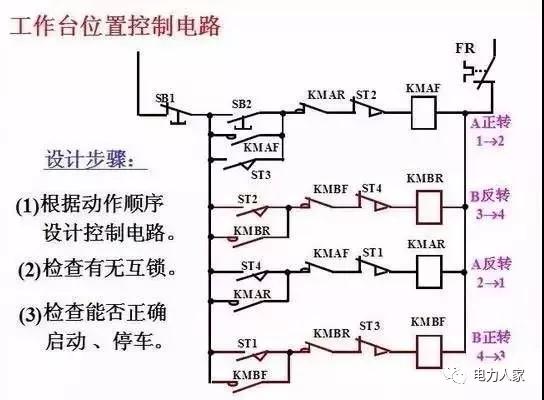

四、電氣二次控制
二次控制就是把一個高電壓端的電壓轉化為低電壓端的電壓去控制高電壓的元器件的控制線路，就叫二次控制。這個回答不對。

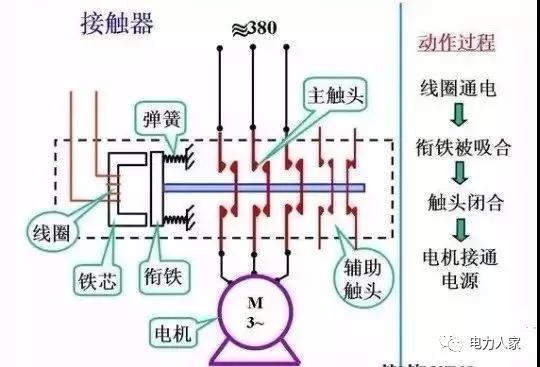

簡單理解就是一個負載直接開與關的回路叫一次線路，在一次線路中加裝交流接觸器之類的電器，通過控制交流接觸器吸合斷開，來控制一次回路的線路叫二次控制線路。
