電纜串聯諧振試驗裝置采用調節電源的頻率的方式,使得電抗器與被試電容器實現諧振,在被試品上獲得高電壓大電流,是當前高電壓試驗的一種新的方法和潮流,在國內外已經得到廣泛的應用。電纜串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片,頻率分辨率16位,在20~300Hz時頻率細度可達0.1Hz;采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好;功率部分采用IPM模塊,在最小重量下確保儀器穩定和安全。
串聯諧振試驗時在電阻、電感及電容所組成的串聯電路內,當容抗XC與感抗XL相等時,即XC=XL,電路中的電壓U與電流I的相位相同,電路呈現純電阻性,這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2 +(XC-XL)^2=R,電路中總阻抗最小,電流將達到最大值。
被試品對象及試驗要求
110kV/240mm²電纜,長度2000m的交流耐壓試驗,電容量≤0.272uF,試驗頻率30-300Hz,試驗電壓128kV。
裝置容量定為1040kVA/130kV,分兩節電抗器,電抗器單節為520kVA/130kV/4A/152H通過組合使用能滿足上述被試品的試驗要求。

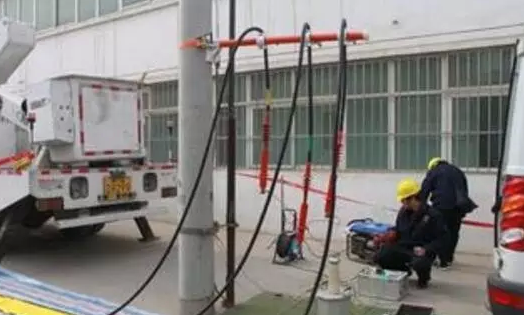

試驗時設備使用關系列表

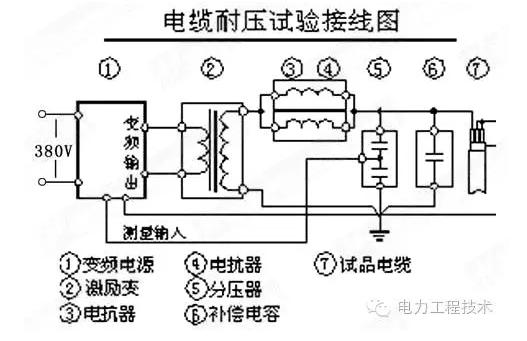

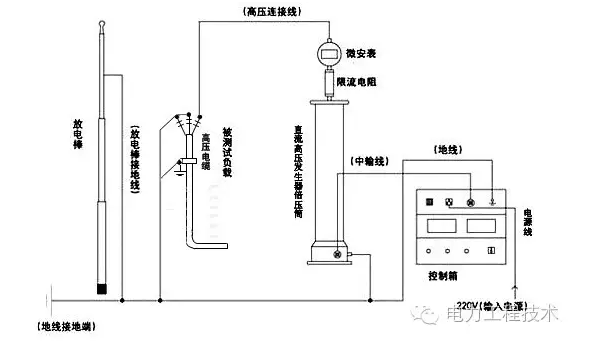

電纜試驗操作現場接線示意圖:

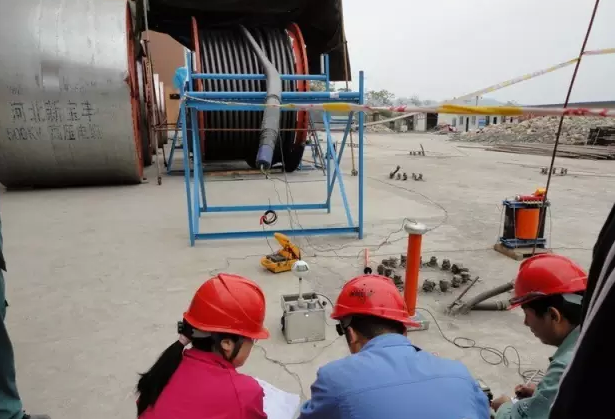

電纜試驗操作:
4.1.1現場接線示意圖:
4.1.2勵磁變壓器接線注意事項:
1. 用于10KV電纜的耐壓裝置,勵磁變壓器一般接低端;
2. 用于10KV和35KV電纜的耐壓裝置,10KV電纜耐壓勵磁變壓器接低端,35KV電纜耐壓勵磁變壓器接較高端;
3. 用于10KV 、35KV和110KV電纜的耐壓裝置:10KV、35KV電纜耐壓勵磁變壓器接低端,110KV電纜耐壓勵磁變壓器接高端;
4.1.3電抗器及電容器分壓器接線注意事項:
對于短電纜,無論電壓高低,一般將至少兩節電抗器串聯,以確保回路可以諧振。

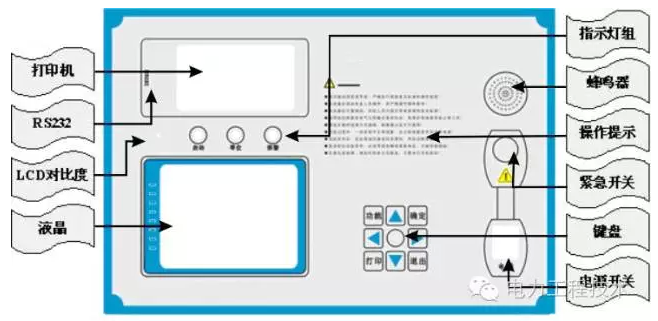

1.自動試驗:

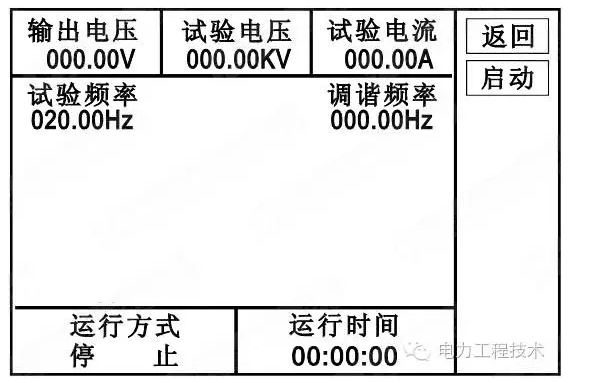

進入圖2界面,點擊“自動”,進入下圖4界面,點擊“啟動”, “確認”,則自動進行調諧、升壓、計時、降壓。

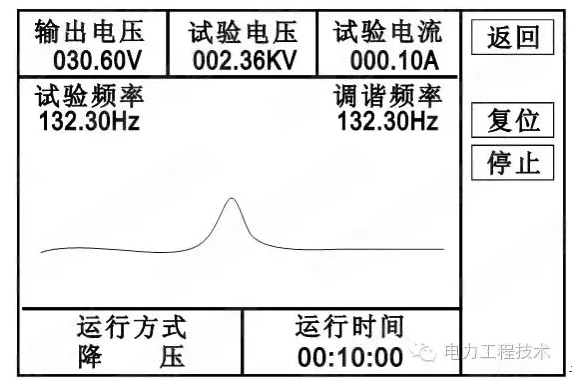

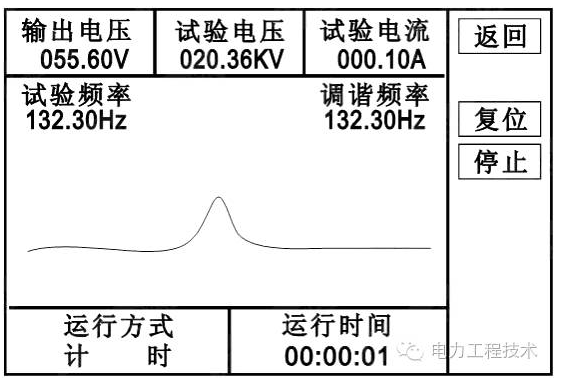

界面依次如下:調諧

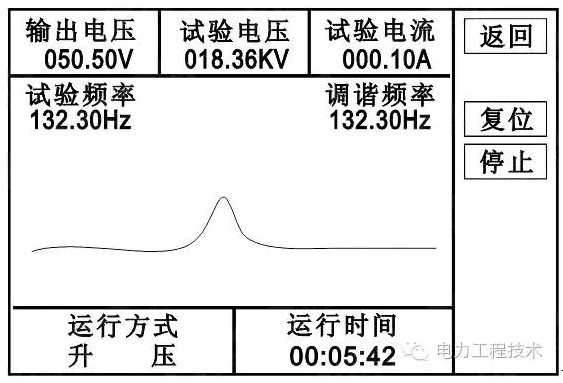

升壓:

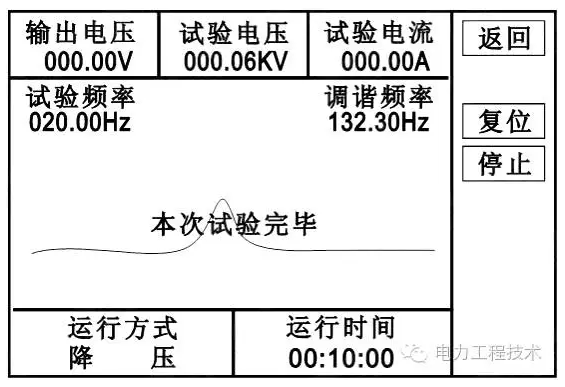

降壓:
在試驗過程中出現保護動作時,均有相關界面顯示。
2.手動/半自動試驗:

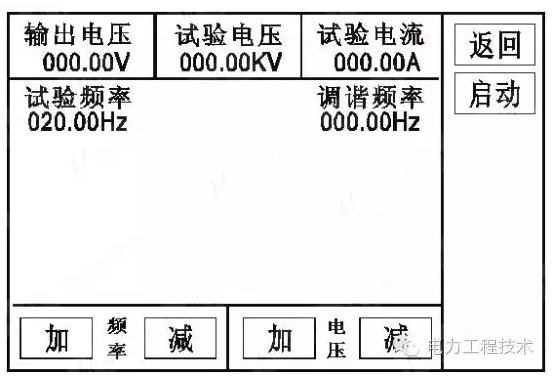

進入圖2界面,點擊“手動”,進入下圖4界面,點擊“啟動”, “確認”,,則可以進行手動/自動調頻、手動升降壓。
半自動試驗:點擊“調諧”,則自動調諧,調諧完成后點擊電壓“加、減”手動升壓。
手動試驗:點擊頻率“加、減”,則手動調諧,調諧完成后點擊電壓“加、減”手動升壓。
4.4.資料查詢及輸出試驗結果
進入圖2界面,點擊“資料”,進入資料界面,點擊“上頁”, “下頁”,可以調閱歷次試驗記錄,在用戶要求時,可以升級為帶USB接口的,插入U盤,點擊“保存”即可以把當頁試驗記錄輸入到U盤保存。
