- HY-806D電纜 局部放電在線監測系統
一、 產品概述
HY-806D電纜局放在線監測系統是我公司總結多局放檢測經驗，運用新技術手段實現的高性能數字化電纜的局部放電在線監測裝置�？蓪�10kV及以上高壓電纜進行局部放電在線監測。
該裝置對A/B/C三相電纜的各相局部放電數據分別獲取，采用我公司獲得專利的綜合抗干擾及濾波技術，有效的抑制現場的各種干擾信號，測量頻帶根據現場干擾特點自動進行選擇，并通過有效手段準確實現放電信號峰值采集。同時該監測裝置還可把放電量值、報警事件等監測數據定期上傳到遠方的數據中心服務器，利用數據中心服務器上運行的后臺軟件對獲取的現場監測數據進行統計與分析。
現場測量單元可現實當前放電量，并有警告燈，可遠距離觀察所監測設備當前運行狀況。
數據中心可同時監測多個區域的多個設備，并實時顯示每一個登入設備的A、B、C三相電纜放電信號，根據設定的參數，定期保存各監測設備從現場傳來的實時數據，用戶可隨時方便地瀏覽被監測電纜各監測點的放電量歷史趨勢圖，或查看指定電纜的實時監測數據。
二、 功能特點
1、硬件部分
l HY-806D電纜局部放電在線監測系統基于局部放電電脈沖寬頻帶輻射機理，利用電脈沖檢測方法，對高壓電纜局部放電進行在線檢測并完成數據顯示及上傳，當被監測點電纜局部放電信號超過預定值時，自動發出報警信號。
l 抗干擾能力強，監測數據準確。利用綜合抗干擾技術，有效的抑制現場的各種干擾信號，局部放電信號測量頻帶能根據現場干擾特點自動進行選擇，實現強干擾環境下局部放電在線監測。
l 實時顯示被監測點電纜的局部放電數值，便于對當前電纜局放強度趨勢進行觀察，評估電纜運行的可靠性。
l 具備可靠的通訊能力，可以將數據實時的傳送到指定的服務器，實現異地數據傳輸、異地操控設備，進行遠程在線監測、運行狀態分析和診斷，實現在‘任何時間、任何地點’了解高壓電纜的運行狀態。
l 可以任意調節數據采集周期和數據上傳時間間隔，滿足用戶的不同要求。
2、軟件部分
l 后臺軟件系統以Windows為平臺。
l 可分析顯示被監測電纜各監測點的實時放電數值和歷史趨勢圖等。
l 可遠程顯示被監測電纜各監測點的放電量、實時波形等重要參數。
l 放電量歷史趨勢圖等數據可連續自動保存，并可隨時查看、統計與分析。
l 各種監測數據指標超出警戒值時，可自動給出報警提示。
三、組成及原理
HY-806D電纜局部放電在線監測系統由高頻電流傳感器、現場監測單元、通訊裝置、遠程監控計算機以及局部放電監測軟件組成。
高壓電纜在在產生局部放電時，會產生高頻電流，脈沖電流信號會通過電纜外皮與導線之間的雜散電容經接地線入地，在電纜接頭接地線安裝高頻電流互感器能夠有效的接收到局部放電信號。
1、高頻電流傳感器
高頻電流傳感器安裝在高壓電纜接頭的三相接地線上,通過50Ω同軸電纜將信號傳遞到測試單元。

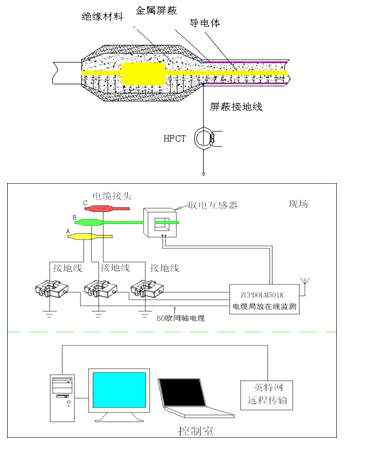

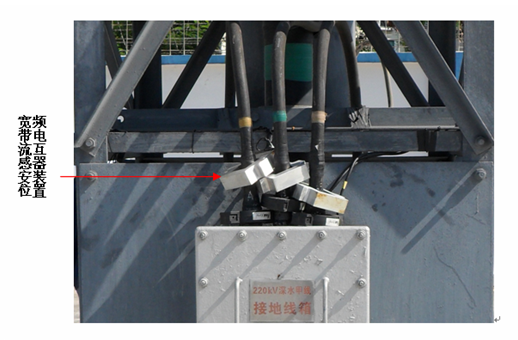

高頻電流傳感器安裝示意圖

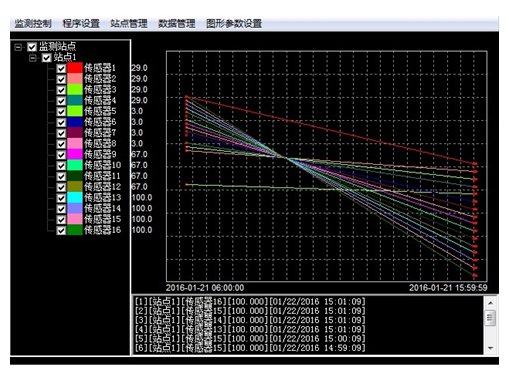

2、后臺監測計算機
通過網絡遠程連接服務器，實現后臺監測計算機的所有功能，根據現場各監測系統送來的信號建立故障監測數據庫，分別顯示各現場監測系統監測到的局放強度變化趨勢及超標報警等信息。

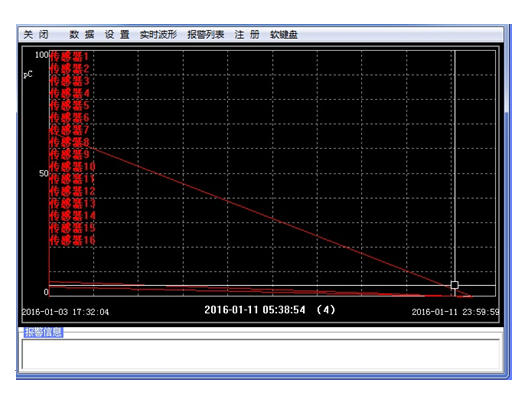

3、局部放電監測軟件
運行于具有固定IP的服務器上，具有對局部放電信號的在線數據接收、處理及存貯、局部放電的歷史趨勢圖顯示及報警、歷史數據查詢、動態趨勢圖等
